A03: Compuertas lógicas

En esta actividad, el estudiante aprende sobre compuertas lógicas.

AVISO

Para resolver esta actividad, acceda a la teoría:

Desarrolle las siguientes tareas:

TAREA 01: Compuertas lógicas

  1. En su cuaderno responda las siguientes preguntas:

    • ¿En las compuertas lógicas como se generan las señales de voltaje de salida?

    • ¿En que otros campos se puede aplicar la teoría de compuertas lógicas?

    • ¿Qué se obtiene cuando se modela el comportamiento de las entradas y salidas lógicas Booleanas?

  2. Para cada compuerta lógica en su cuaderno realice su gráfica, tabla de la verdad y fórmula algebraica.

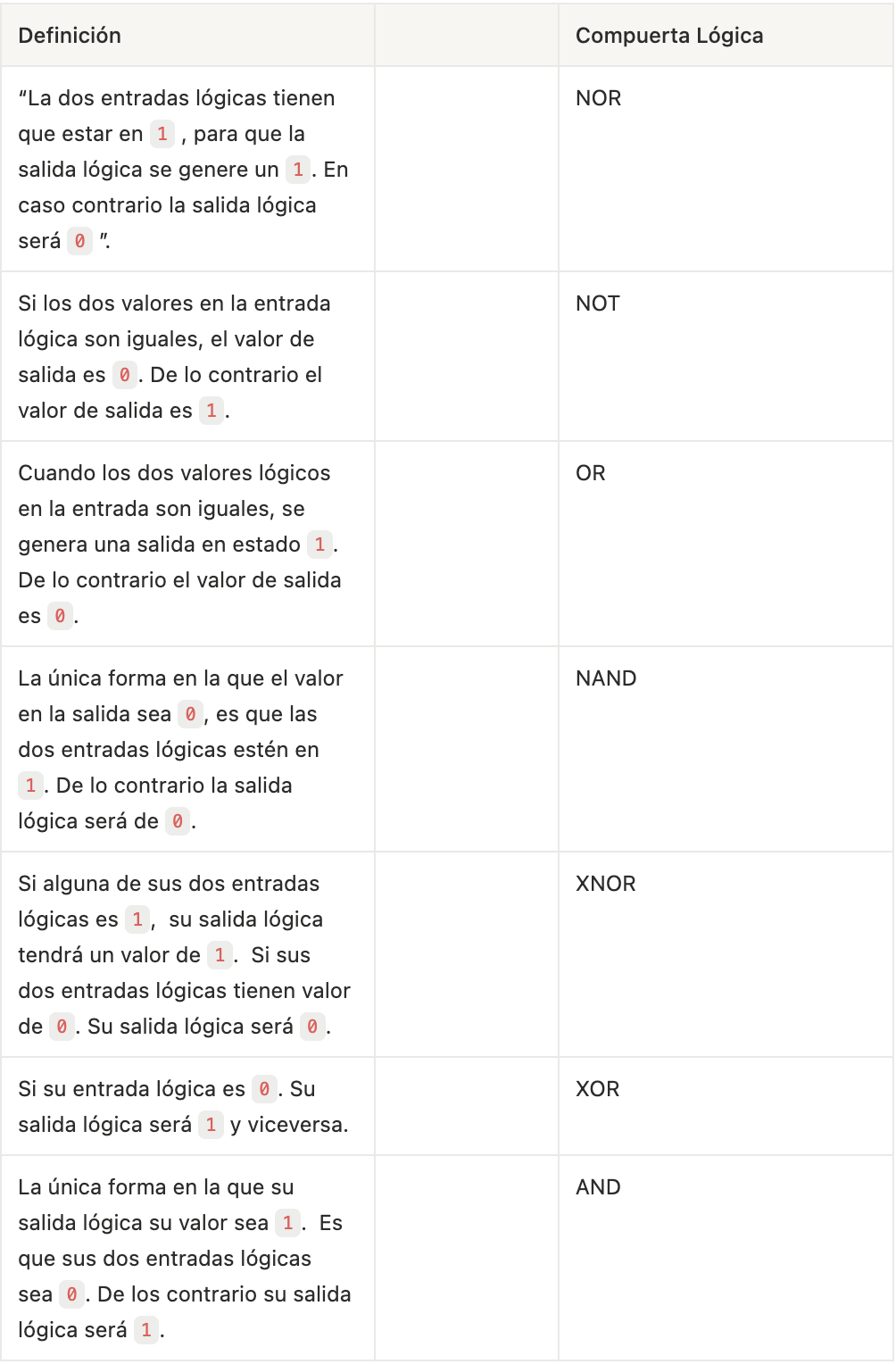

  3. Copie la siguiente tabla en su cuaderno y luego relacione con una línea cada definición con su compuerta lógica:

    ../../../_images/image0213.png

TAREA 02: Ejercicios 01

Para las siguientes ecuaciones booleanas, obtenga su circuitos lógicos e identifique su tabla de la verdad:

  1. \(F=(A+B)+(\overline{C+D})\)

  2. \(F = \overline{(A*\overline{B}+\overline{A}*B)+\overline{C}}\)

  3. \(F = \overline{(A*\overline{B}+\overline{A}*B)*(C*\overline{D}+\overline{C}*D)}\)

  4. \(F = \overline{((A*C)*(\overline{\overline{B}*C}))+((\overline{A*C})*(\overline{B}*C))}\)

  5. \(F = ((A+B)*(\overline{\overline{C}})+(\overline{A+B})*(\overline{C}))+(\overline{C*D})\)

TAREA 03: Ejercicios 02

Para los siguientes circuitos lógicos, obtenga su ecuación booleana e identifique su tabla de la verdad:

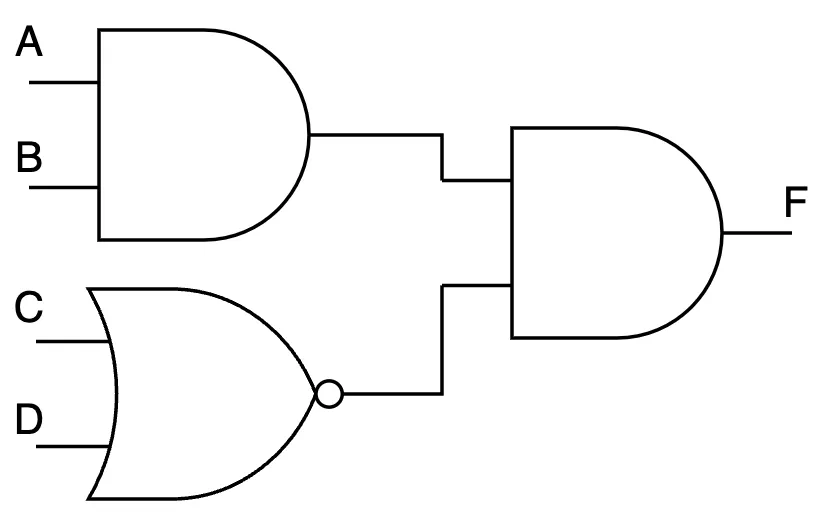

  1. Circuito lógico 01:

    ../../../_images/image039.png

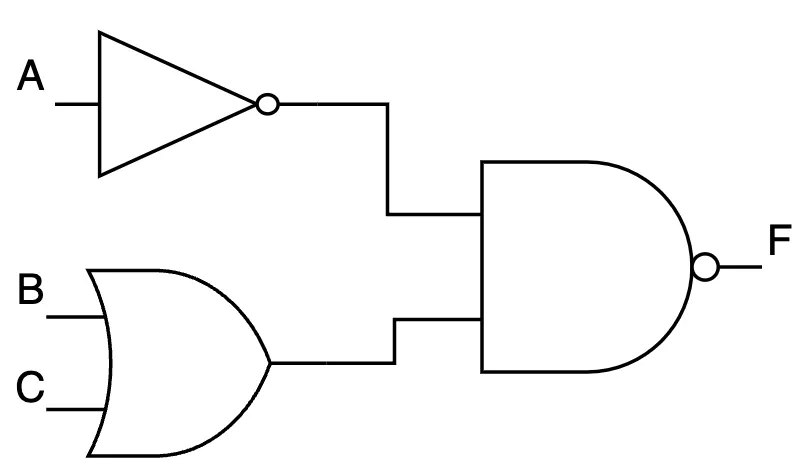

  2. Circuito lógico 02 (tenga en cuenta la compuerta NOT):

    ../../../_images/image047.png

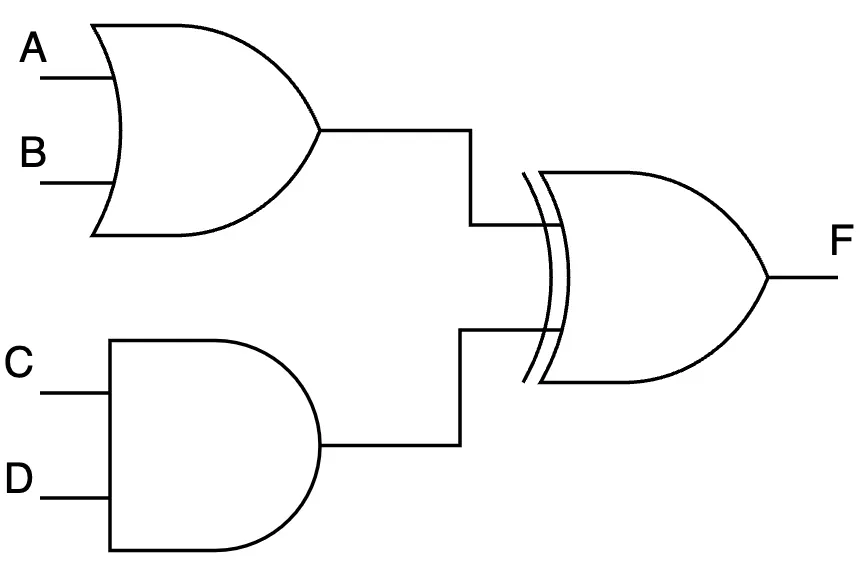

  3. Circuito lógico 03 (tenga en cuenta la compuerta XORG):

    ../../../_images/image055.png

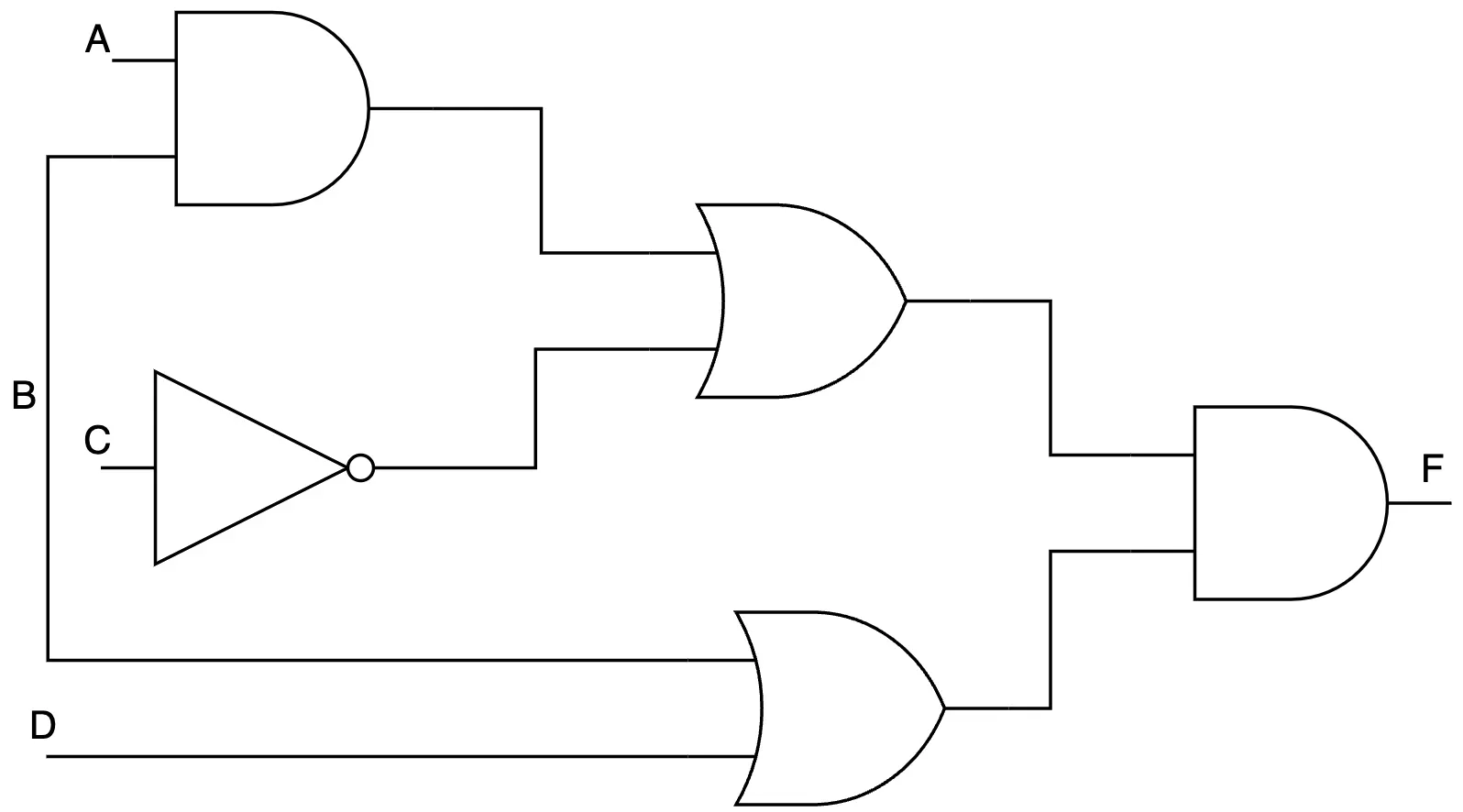

  4. Circuito lógico 04:

    ../../../_images/image064.png

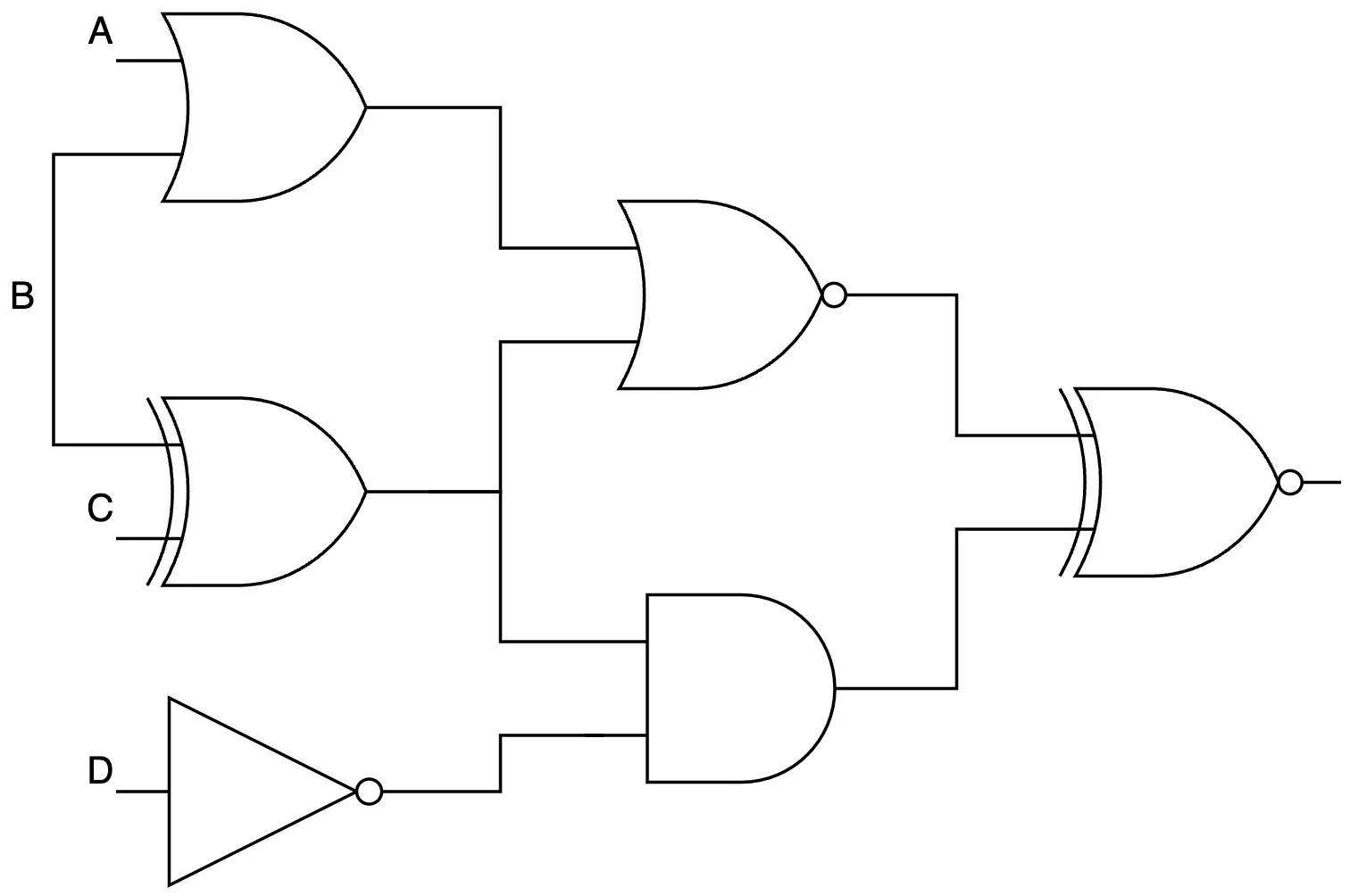

  5. Circuito lógico 05 (este ejercicio desarróllelo de forma horizontal en su cuaderno):

    ../../../_images/image073.png

TAREA 04: logic.ly

Usando el aplicativo web: logic.ly, modele los cinco circuitos lógicos de la TAREA 03.

Para acceder al aplicativo, PULSAR clic en la siguiente imagen:

../../../_images/image083.png

TAREA 05: Evaluación

Presentación del cuaderno y sustentación

En esta tarea, el estudiante es evaluado con los temas vistos en la presente actividad.

  • El estudiante presenta el cuaderno con el desarrollo de todas las tareas.

  • El docente realiza unas preguntas para comprobar que el estudiante haya entendido los temas.
